Aufbau eines 800 W Balkonkraftwerks
27.11.2023
Wir bauen ein Balkonkraftwerk. Es könnte auch auf dem Dach einer Garage stehen. Es ist ein ungemein gutes Gefühl, einen Teil der Energie die man braucht, selbst herzustellen. Autark. Hier soll es daher nicht um die regional unterschiedlichen rechtlichen Fragen gehen, sondern um die Erfahrungen so eine Anlage möglichst unkompliziert zu installieren. Mit dem Solarpaket 1, das in Deutschland im April 2024 endlich verabschiedet wurde, sind auch rückwärts drehende Stromzähler übergangsweise legal, wenn ein Eintrag ins Melderegister erfolgte.
Die Anlage zusammenstellen | für 2024
Viele Restriktionen sind gefallen, seit der neuerlichen selbstgemachten Energiekrise und der gleichzeitigen Energiewende. Ab Januar 2024 darf man relativ unkompliziert eine bis zu 800 Watt produzierende 'Balkonanlage' installieren. Auch als Mieter. Selbst dann muss man nicht viel fragen, es sei denn, man nimmt bauliche Veränderungen vor. Solange die Anlage aber nur eingehängt, fixiert und angezwingt ist, ist selbst die Nachfrage obsolet. Man darf das.
Teil eins geschafft: 435 Watt
Deshalb sehen Anlagen zukünftig so aus: 2 Solarpanel a gut 400 Watt und ein entsprechender Solarinverter, der die Leistung von rund 800 Watt bewältigen können muss. Beim selbst zusammenstellen sollte man darauf achten, das der Spannungsbereich der Paneele zu dem des Microinverters passt. Der versucht den maximalen Strom aus den Paneelen in Abhängigkeit mit dem Einstrahlungswinkel und der Lichtmenge zu generieren. Das Bauteil heißt MPPT.
Teileliste Balkonkraftwerk: Einen doppelten Tentek Tiger Series Microinverter 1.6kw-2kw (ca. 250 €), 2 x Trinasolar Solarpanel Vertex S+ TSM-NEG 9R.28, 435 Watt (je 120 Euro, Preis weiterhin fallend), Black Frame, samt Solarkablen und ein Montagesystem für zwei Panels (rund 70 Euro). Man muss also mit rund 500 Euro Kosten rechnen.
Zwei verschiedene Solarpanels sind möglich, dank zweier MPPT Laderegler. Hat man zwei Paneele, sollte de Wechselrichter (oder Microinverter) auch zwei MPTT Regler haben. Damit man die Möglichkeit hat, die Paneel in zwei verschiedenen Winkeln anzubringen. Zum Beispiel eines in Ostausrichtung und eines in Westausrichtung.
Bei 400-500 kWh/h Stromerzeugung pro Jahr können so an die 150 Euro Stromkosten eingespielt werden. Damit wäre eine Balkonanlage sehr schnell wieder eingespielt. Helfen bei der Berechnung des Ertrags können einige Internetportale, die derzeit aber noch maximal 600 W Anlagenleistung hinterlegen. Das gilt nur, wenn man den Strom auch just in time verbraucht. Wer einspeist (für ca. 3 Ct) und für 36 Ct bezieht, muss langfristig eine andere Rechnung aufmachen.
Wir meinen: Bei der Entscheidung für eine Solaranlage sollte man nicht nur die Dollarzeichen im Kopf haben. Eine Entscheidung für CO₂ Reduktion, Unabhängigkeit und Entlastung der Stromnetze lassen sich nicht in reinem Baren aufwiegen.
Der Tentek Tiger Wechselrichter ist mit einem Zusatzgerät auch Off-Grit (ohne Netzanschluss, mit Batteriespeicher) nutzbar. Dafür braucht man einen EMS Controller um diese hybrid Funktion nutzen zu können.

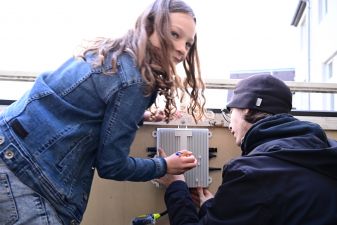

Die Montage an einem 3 Meter langen Balkon dauerte 4-5 Stunden, 3 Personen hatten damit zu tun. Am meisten halten die Verschraubungen auf. Ein Solarmodul wiegt rund 22 kg.
Die T-Shine App verbindet sich von verschiedenen mobilen Geräten und zeigt halbwegs in Echtzeit, wie viel Strom generiert wird. Wir haben die Leistung mit einem Steckermessgerät verglichen. T-Shine aktualisiert nur alle 5 Minuten, hat aber Bilanzierungs-Funktionen.
Tatsächlich ist eine Ost- und Westausrichtung oder eine Südost-Ausrichtung vom Ertrag her besser als unsere SW Ausrichtung. Die Montagehalterung erlaubt ebenfalls, die optimierten Winkel für unser Breiten (um 70° im Sommer, 30° im Winter) anzupassen. Mit rund 45° fährt man aber auch nicht so schlecht.
Fazit: Der Aufwand lohnt gerade sehr, gerade wenn man selbst Hand anlegen kann. Die Preise für Balkonanlagen oder den Solarpaneelen waren noch nie so günstig wie 2023. Gerade ist auch noch die Mehrwertsteuer für Privatnutzer von 19 % ausgesetzte (Nullsteuersatz), was das Zuschlagen besonders attraktiv macht. Wie lange das noch so weitergeht, ist unklar. Die Preise sinken, während Deutschland jammert, das es für die einheimischen Hersteller so schwierig ist.
Als Stromanbieter empfehlen wir die Stromrebellen von EWS Schönau.
1. Lesen Sie vor der Verwendung des Geräts alle Anweisungen und Warnhinweise auf dem Gerät sowie alle entsprechenden Abschnitte in diesem Handbuch.
2. VORSICHT – Nur qualifiziertes Personal sollte dieses Gerät oder Kabel und Zubehör installieren, Fehler beheben oder ersetzen.
3. Wenden Sie sich vor dem Anschluss des Mikrowechselrichters an das Stromverteilungsnetz an das örtliche Stromverteilungsnetzunternehmen, um die entsprechenden Genehmigungen einzuholen.4. Es liegt in der Verantwortung des Installateurs, externe Trennschalter und Überstromschutzeinrichtungen (OCPD) vorzusehen.
5. Überschreiten Sie nicht die in der Anleitung angegebene maximale Anzahl von Mikrowechselrichtern in einem AC-Zweigstromkreis. Sie müssen jeden Mikroinverter
Sie müssen den AC-Zweigstromkreis jedes Mikroinverters mit einem maximalen Unterbrecher oder einer Sicherung schützen, je nach Bedarf.
6. Vergewissern Sie sich, dass die AC- und DC-Verkabelung korrekt ist und keine der AC- oder DC-Leitungen eingeklemmt, kurzgeschlossen oder beschädigt ist. Stellen Sie sicher, dass alle AC Verteilerkästen ordnungsgemäß verschlossen sind.
7. Seien Sie äußerst vorsichtig, wenn Sie mit Metallwerkzeugen an oder in der Nähe von Batterien arbeiten. Es besteht die Gefahr, dass ein Werkzeug herunterfällt und Funken schlägt oder einen Kurzschluss verursacht.
oder Kurzschluss der Batterien oder anderer elektrischer Teile kann eine Explosion verursachen.
8. Bitte halten Sie sich strikt an das Installationsverfahren, wenn Sie die AC- oder DC-Anschlüsse trennen wollen. Einzelheiten finden Sie im Abschnitt INSTALLATION
Abschnitt dieses Handbuchs.
9. ERDUNGSHINWEISE - Der PV-Generator sollte an ein dauerhaft geerdetes Kabelsystem angeschlossen werden. Achten Sie auf die Einhaltung der
Bei der Installation des Wechselrichters sind die örtlichen Normen und Vorschriften zu beachten.
10. verursachen Sie NIEMALS einen Kurzschluss zwischen AC-Ausgang und DC-Eingang. Schließen Sie das Gerät NICHT an die Hauptstromversorgung an, wenn der DC-Eingang kurzgeschlossen ist. Schließen Sie die Mikro-Wechselrichter erst dann an das Netz an und schalten Sie den/die Wechselstromkreis(e) erst dann ein, wenn Sie alle Installationsverfahren abgeschlossen haben und die Genehmigung des Stromversorgungsunternehmens erhalten haben.
12. Warnung!!! Dieses Gerät darf nur von qualifiziertem Servicepersonal gewartet werden. Wenn die Fehler nach der folgenden Fehlersuchtabelle weiterhin bestehen, senden Sie bitte
senden Sie den Mikrowechselrichter zur Wartung an den örtlichen Händler oder das Servicecenter zurück.
Nehmen Sie das Gerät nicht auseinander. Bringen Sie es zu einem qualifizierten Service-Center, wenn eine Wartung oder Reparatur erforderlich ist. Ein falscher Zusammenbau kann zu einem elektrischen Schlag oder Brand führen.
Um das Risiko eines Stromschlags zu verringern, trennen Sie alle Kabel, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Das Ausschalten des Geräts allein
das Risiko nicht verringern.
